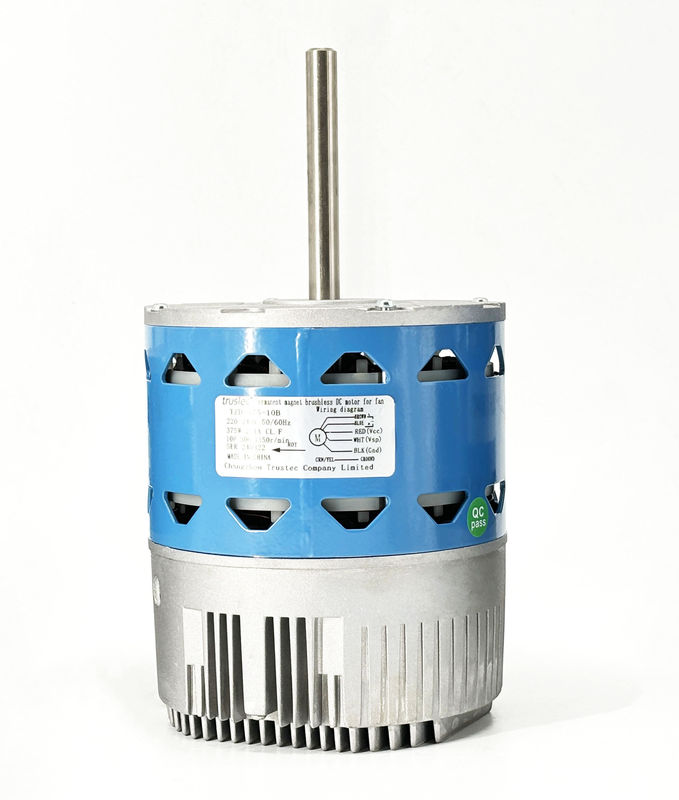

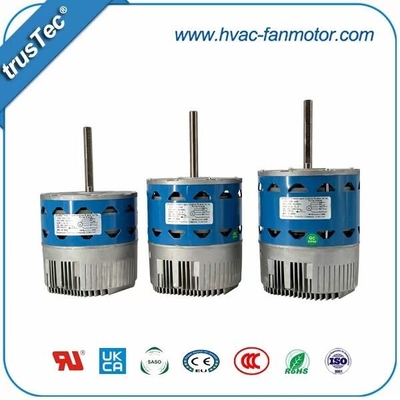

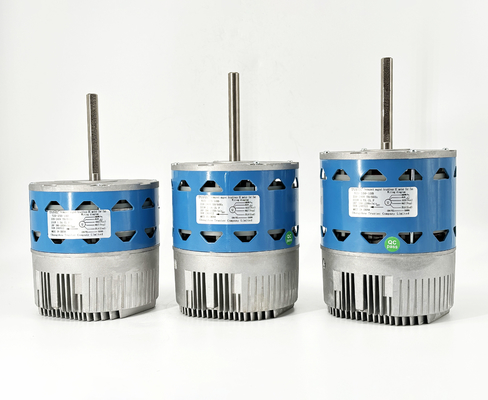

Motor de sopro ECM

Motor ECM integrado de alta eficiência para aplicações HVAC em ambientes internos

Visão geral do produto

O motor de sopro ECM é uma solução de motor totalmente integrada e de alta eficiência projetada para equipamentos de movimentação de ar HVAC em ambientes internos.Combinando a tecnologia avançada do motor do ímã permanente com um controlador integrado inteligente, proporciona fluxo de ar estável, consumo de energia reduzido e operação silenciosa e confiável.

Este motor é projetado para substituir os motores PSC tradicionais e os motores ECM de torque constante X13 / e é amplamente utilizado em fornos, manipuladores de ar e sistemas de HVAC residenciais ou comerciais leves.

Apenas para equipamento de climatização interior.

Tecnologias essenciais

Motor síncrono de ímã permanente (PMSM)

Design de motor de alta eficiência que oferece desempenho superior e perda de energia reduzida.

Controlador inteligente incorporado

Eletrónica de controlo integrada para uma operação precisa do motor e para a compatibilidade do sistema.

Controle de vetores sem sensores

A tecnologia de controlo avançada garante uma operação suave sem sensores externos.

Identificação automática da direção de rotação

Detecta automaticamente a direção correta do fluxo de ar durante a inicialização para evitar erros de instalação.

Principais benefícios

Alta eficiência energética

A eficiência do ECM excede 85%, contribuindo para reduzir o consumo de energia global do sistema.

Operação silenciosa e suave

O arranque e a parada suaves minimizam o ruído e o esforço mecânico.

Desempenho constante do fluxo de ar

A saída de binário constante garante um fluxo de ar estável em vários níveis de velocidade.

Fácil integração do sistema

A plataforma de dupla tensão simplifica a substituição e a instalação.

Instalação sem erros

A detecção automática de rotação impede a direção incorreta do fluxo de ar.

Confiabilidade a longo prazo

Os elementos de protecção integrados protegem tanto o motor como o controlador.

Especificações elétricas

Entrada e potência

• Voltagem de entrada: 115-120 VAC ± 10% ou 220-230 VAC ± 10%

• Frequência: 50 / 60 Hz

• Fase: Fase única (L / N / PE)

Consumo de energia

• Potência máxima de entrada: 1000 W

• Corrente de entrada máxima: 15 A

• Consumo de energia em estado de espera: < 5 W

Modo de funcionamento

• Ciclo de trabalho: contínuo (S1)

Desempenho motor

Características motoras

• Tipo de motor: motor síncrono de ímã permanente (PMSM)

• Método de controlo: controlo vectorial sem sensores

Faixa de desempenho

• Níveis de velocidade: 600 / 750 / 900 / 1070 / 1200 RPM

• Faixa de potência: 1/6 1 CV

• Eficiência do motor: > 85%

Controle de velocidade flexível

Métodos de controlo suportados

• Controle AC: 10 ̊30 VAC

• Controle de corrente contínua: 827 VDC

• Controle PWM: 50~200 Hz, ciclo de funcionamento 10~90%

Lógica da prioridade do sinal

SP5 > SP4 > SP3 > SP2 > SP1

Quando não há sinal de controlo, o motor permanece desligado.

Identificação automática da direção de rotação (ARDI)

Após a inicialização da alimentação AC, o motor executa automaticamente ciclos de detecção bidirecionais curtos para identificar a direção correta do fluxo de ar.

Esta função simplifica a instalação e ajuda a evitar problemas de desempenho causados por rotação incorreta do motor.

Não desligue o motor durante este processo.

Sistema de protecção integrado

Proteção elétrica e térmica

• Proteção do rotor bloqueado

• Protecção contra sobrecorrência

• Protecção contra sobrevoltagem e subvoltagem

• Protecção contra a sobre-temperatura

Proteção do sistema

• Protecção contra sobrecarga

• Proteção contra curto-circuito

• Recuperação automática de falhas

Condições ambientais e de exploração

Ambiente de funcionamento

• Temperatura de operação: de 15°C a +45°C

• Humidade: < 90% RH (não condensante)

Condições de armazenagem

• Temperatura de armazenagem: ¥40°C a +60°C

Classificação de protecção

• IP40 (apenas para utilização interior)

Para um arrefecimento adequado, o motor deve ser instalado dentro do caminho do fluxo de ar do sistema HVAC.

Informações sobre a instalação

Especificações mecânicas

• Tamanho do quadro: NEMA 48

• Método de montagem: suporte da banda abdominal

• Diâmetro do eixo: 1/2 polegada

Notas de instalação

Assegure-se de que a roda do soprador está correctamente centrada e que as saídas de fiação estão para baixo durante a instalação.

Manutenção

Requisitos de manutenção

O motor é lubrificado permanentemente e não requer lubrificação de rotina.

Práticas recomendadas

• Substituição regular do filtro de ar

• Limpeza das rodas do soprador

• Prevenção da humidade

• Serviço anual do sistema HVAC

Resolução de problemas Visão geral

Questões comuns

• Motor não ligado: Não há alimentação ou sinal de comando

• Velocidade incorreta: seleção incorreta do nível de sinal

• Desligamento do motor: Função de protecção activada

• Ruído anormal: desequilíbrio da roda do ventilador

Confiabilidade e garantia

Dados de fiabilidade

• MTBF: ≥ 20 000 horas

• Resistência de isolamento: ≥ 100 MΩ

• Resistência dielétrica: 1800 VAC

Informações sobre a garantia

• Período de garantia: 18 meses

Os danos causados por fiação incorreta, exposição à umidade, uso indevido ou operação fora das condições nominal não são cobertos.

Compatibilidade de cablagem

X13 Compatibilidade

Este motor de sopro ECM segue o mesmo conceito de fiação de controloMotores ECM GE X13 de binário constante, permitindo uma fácil substituição e compatibilidade com os sistemas HVAC existentes.

Aviso importante

Não aplique alta tensão aos terminais de sinal de baixa tensão, pois uma fiação incorreta pode danificar permanentemente o controlador do motor.
