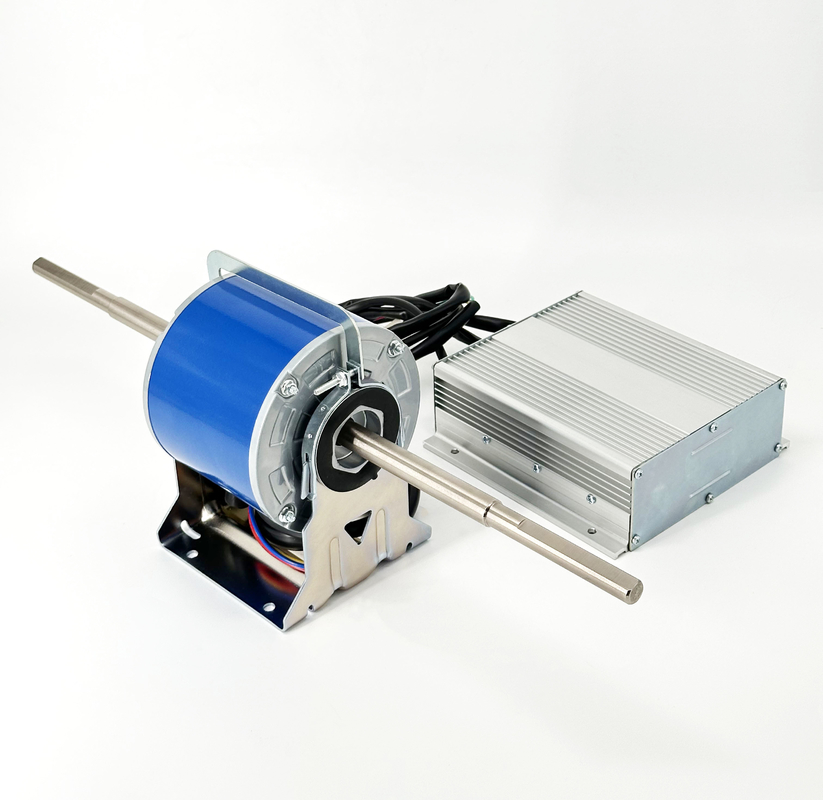

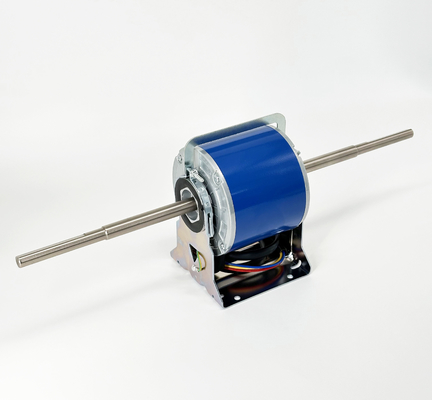

Motor BLDC para unidade de válvula de ventilador Motor - 160W 1500RPM 220V 50HZ

Características do produto

●VOLTAGEM NOMINAL: 220V, 50Hz
● POLOS: 8P
●PORTANÇA de saída nominal:160W
●TIPO DE OPERAÇÃO: S1
●CLASA de isolamento: B
●TEMPERATURA AMBIENTAL: -10°C a 45°C
●HUMIDIDADE AMBIENTAL:≤RH90%
●ROTAÇÃO: CW(LE)
●Velocidade:1500 RPM

Esquema nominal

Parâmetros-chave

PS: todas as dimensões podem ser personalizadas de acordo com as exigências do cliente.

Características do produto

1Ampla gama de velocidades, forte capacidade de sobrecarga, alta fiabilidade, boa estabilidade.

2Excelentes características de binário, bom desempenho de binário em velocidade média e baixa, grande binário de arranque, pequena corrente de arranque.

3Estrutura razoável, alta eficiência, baixa elevação de temperatura, baixo ruído, baixa vibração.

Aplicações do produto

1- Equipamento de ar condicionado e de ventilação

Principais vantagens

1A nossa alta administração nasceu de técnicos de motores.

2- Ofertas de OEM e ODM.

3Certificado UL, CCC, ROHS, CE e controlo de qualidade rigoroso.

4Temos mais de 10 anos de experiência na exportação, especialmente para o Médio Oriente e América do Sul.

5Possuir uma equipa de vendas competente e honesta, sempre eficiente para todas as suas necessidades.

Estrutura

Um motor DC sem escovas é composto por duas partes principais: o rotor e o estator

Stator

O estator carrega os enrolamentos do motor, ao contrário dos motores DC escovados; as bobinas não estão no rotor, mas são enroladas e fixadas no estator.de formação de enrolamentos de estatorOs enrolamentos podem ser organizados em duas configurações: concentrados e distribuídos. Estes dois diferem na forma como as bobinas são enroladas ao redor do estator e na forma de onda de seu back-EMF.Em enrolamento concentrado, cada fase é enrolada em torno de um braço estator e dá uma forma de onda trapezoidal de campo electromagnético de retorno.dando uma saída sinusoidal de EMF de voltaUm campo electromagnético sinusoidal reduz a ondulação do binário, mas envolve enrolamentos de cobre adicionais.

Rotor

O rotor consiste principalmente de um eixo e um ímã permanente com polos magnéticos alternados.Ter mais postes pode melhorar o binário, mas reduzir a velocidade máximaOs ímãs de ferrite são comumente utilizados no rotor, mas os ímãs de terras raras assumiram significativamente este papel.especialmente nos veículos elétricos devido à sua maior densidade de potência num tamanho muito menor, oferecendo um motor mais leve e compacto.

Projeto do rotor interno ou do inrunner

A maioria dos motores BLDC usa o arranjo em que o rotor de ímã permanente está dentro de um estator de enrolamento.e a capacidade de minimizar a circunferência global da unidade de motorNo entanto, os ímãs de alta energia precisam ser utilizados e podem ter um impacto no custo. Devido à sua baixa inércia, o projeto do inrunner é adequado para aplicações de alta velocidade, como jets de ventilador, carros RC,e veículos elétricos.

Projeto do rotor externo ou outrunner

Nesta configuração, o rotor externo abriga o estator e é maior do que em um motor convencional.Isso fornece um maior momento de inércia e reduz o binário de ondulação, fornecendo uma rotação suave a baixas velocidadesEste projeto é comumente encontrado em aplicações de alto binário, como bombas e ventiladores (uma vez que a caixa do rotor pode atuar como um centro).

Vantagens dos motores BLDC

Um motor BLDC com três bobinas no estator terá seis fios elétricos (dois para cada bobina) que se estendem a partir dessas bobinas.com os três fios restantes que se estendem do corpo do motor (em contraste com os dois fios que se estendem do motor escovado descrito anteriormente)A fiação no motor BLDC é mais complicada do que simplesmente ligar os terminais positivos e negativos das células de potência.vamos olhar mais de perto para como esses motores funcionam na segunda sessão desta sérieA seguir, concluímos analisando as vantagens dos motores BLDC.

Uma grande vantagem é a eficiência, uma vez que estes motores podem controlar continuamente a força de rotação máxima (torque).atingir o binário máximo apenas em determinados pontos da rotaçãoPara que um motor escovado forneça o mesmo binário que um modelo sem escovador, ele precisaria usar ímãs maiores.

A segunda grande vantagem, relacionada com a primeira, é a capacidade de controlo: os motores BLDC podem ser controlados, utilizando mecanismos de retroalimentação, para fornecer precisamente o binário e a velocidade de rotação desejados.O controlo de precisão, por sua vez, reduz o consumo de energia e a produção de calor, e em casos em que os motores funcionam a bateria, prolonga a vida útil da bateria.

Os motores BLDC também oferecem alta durabilidade e baixa geração de ruído elétrico, graças à falta de escovas.Os pincéis e o comutador desgastam-se devido ao contato contínuo em movimento., e também produzem faíscas em locais de contacto.é o resultado das fortes faíscas que tendem a ocorrer nas áreas onde as escovas passam sobre as lacunas no comutadorÉ por isso que os motores BLDC são frequentemente considerados preferíveis em aplicações em que é importante evitar o ruído elétrico.

Aplicações ideais para motores BLDC

Vimos que os motores BLDC oferecem alta eficiência e capacidade de controlo, e que têm uma longa vida útil.são amplamente utilizados em dispositivos que funcionam continuamenteEles têm sido usados há muito tempo em máquinas de lavar roupa, ar condicionado e outros produtos eletrônicos de consumo; e mais recentemente, eles estão aparecendo em ventiladores,Quando a sua elevada eficiência contribuiu para uma redução significativa do consumo de energia.

Também estão a ser usados para acionar máquinas de vácuo.Uma alteração no programa de controlo resultou num grande salto na velocidade de rotação, um exemplo da superlativa capacidade de controlo oferecida por estes motores..

Os motores BLDC também estão sendo usados para girar unidades de disco rígido, onde sua durabilidade mantém as unidades funcionando de forma confiável a longo prazo,A eficiência energética contribui para a redução da energia numa área em que isso se torna cada vez mais importante..
